应用背景
NO.1
《“十四五”节水型社会建设规划》
明确:到2025年,城市公共供水管网漏损率的目标指标是<9.0%。要求实施城镇供水管网漏损治理工程,按需选择分区计量实施路线,建设分区计量工程,逐步实现供水管网的网格化、精细化管理,积极推进管网改造、供水管网压力调控工程。
NO.2
《关于加强公共供水管网漏损控制的通知》
明确到2025年,城市和县城供水管网设施进一步完善,管网压力调控水平进一步提高,激励机制和建设改造、运行维护管理机制进一步健全,供水管网漏损控制水平进一步提升,长效机制基本形成,全国城市公共供水管网漏损率力争控制在9%以内。
NO.3
《关于组织开展公共供水管网漏损治理试点建设的通知》
到2025年,试点城市(县城)建成区供水管网基本健全,供水管网分区计量全覆盖,管网压力调控水平达到国内先进水平,基本建立较为完善的公共供水管网运行维护管理制度和约束激励机制,实现供水管网网格化、精细化管理,形成一批漏损治理先进模式和典型案例。公共供水管网漏损率高于12%(2020年)的试点城市(县城)建成区,2025年漏损率不高于8%;其他试点城市(县城)建成区,2025年漏损率不高于7%。
02
痛点分析
01
导致水质污染,无法确保输水、供水质量
02
浪费大量水资源,不符合可持续发展国情
03
过高的水资源漏损容易造成水务公司巨大经济损失
04
较高的漏损率会提高管网内水流速度,造成水压损失,影响居民正常用水
05
管网漏水检测以人工探漏技术为主,对于城市规模大、管网结构复杂的供水系统,检漏效率低,发现时间长
03
解决方案

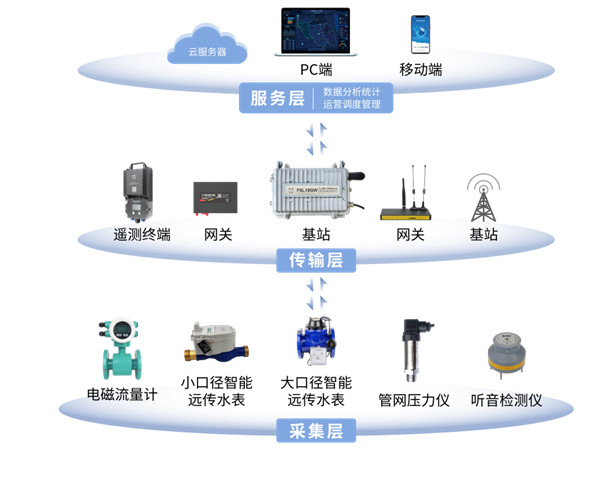

系统功能
01
分区管理
借助管网GIS清晰展现供水管网地理分布,监测点设备信息查看,直观展示压力、流量数据
02
产销差分析
月度产销差分析、各分区产销差对比、产销差率分析
03
管网流量和压力监测
管网流量和压力在线监测,保障供水压力平衡和流量稳定、及时发现和预测爆管事故
04
DMA夜间最小流量分析,异常报警
应用夜间最小流量分析法进行DMA漏损评估,当夜间最小流量超过报警值后自动报警,开展主动检漏工作
05
听音漏损分析
实时监测,及时发现漏水点位置,变被动探漏为主动探漏,减少探漏盲区

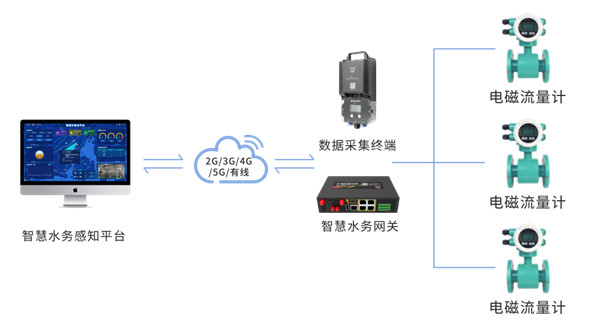

流量监测
在供水管道出水口、入水口等关键节点布设流量计,实时采集流量、流速等数据,通过管理平台实现流量、流速的实时感知和城域化汇集管理,实现实时监测告警、精准快速定位事故地段,并通过数据传输网络将采集到的数据接入到各个应用系统中,为城市供水处理精细化管理、应急决策指挥以及行业应用等方面提供科学有效的数据支撑。

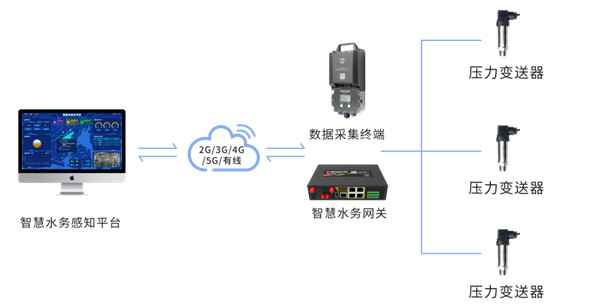

压力监测
实时监测管网的压力数据信息,进行多种形式的统计分析,帮助管理者及时准确地掌握城市管网的运行特征,利用监测数据辅助管网的管理与维护;以科学的方法指挥各水厂启停供水设备、保障供水压力平衡和流量稳定、及时发现和预测爆管事故,并对管网产生的漏损情况进行综合分析判断。

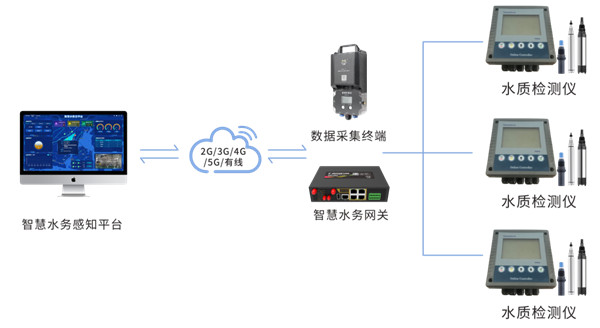

水质监测
在供水管网关键节点布设水质监测设备,实时掌握供水管网水质参数,并上传至管理平台及各个应用系统,实现监测站点的水质情况、预警,能精准快速定位水质问题,确保供水安全。

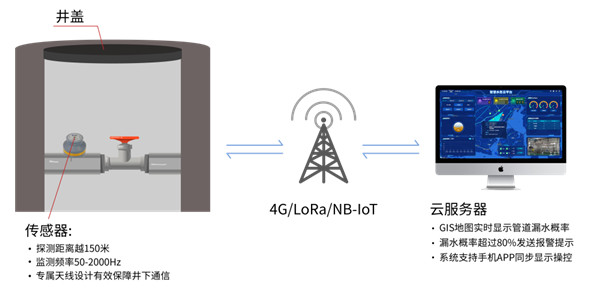

听音漏损监测
传统的漏损检测方法,依靠工作人员走访,不仅耗时而且人力成本较高,排查范围也非常有限,对于城市规模大、管网结构复杂的供水系统,效果甚微。四信听音监测基于听音监测仪实现智能化管理,可替代人工排查工作,实现实时监测,缩短发现漏水点时间,变被动探漏为主动探漏,减少探漏盲区。

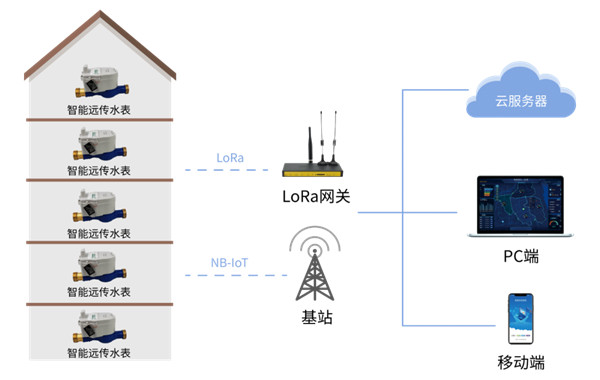

智能远传抄表
应用智能远传水表具有广覆盖、低功耗、大连接、低成本、高安全的特点,定期自动上传抄表数据,无需人工介入,提高客户抄表效率,降低抄表成本,结合营收等业务系统,助力水司建设智慧化水务管理平台。
系统管理平台
供水管网漏损监测系统,涵盖分区管理、管网流量和压力监控、水量统计分析、产销差分析、漏损评估、夜间最小流量分析、用水异常报警等功能,帮助水司管理人员有效控制管网漏损、降低产销差,提高水司供水管理水平和经济效益。

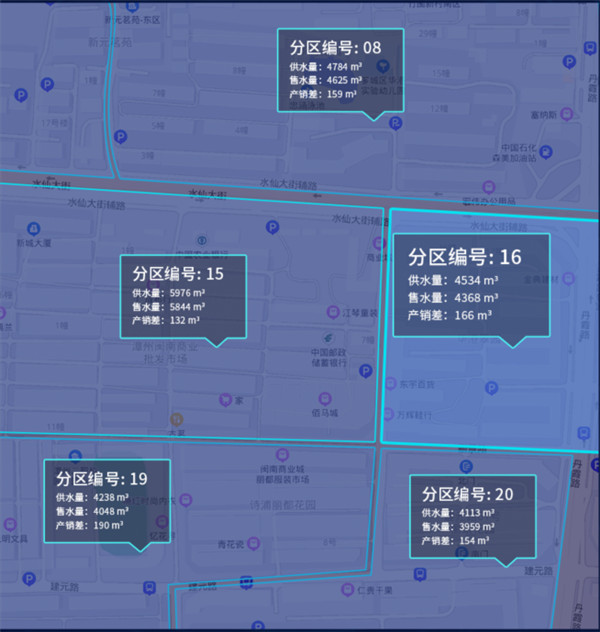

产销差分析
实时在线监测流量计、智能远传水表等数据,根据采集的供水量、售水量等各类数据,进行统计、分析,比对后形成产销差、产销差率等数据,帮助业务部门了解漏损分布情况,通过指标考核加强管理。

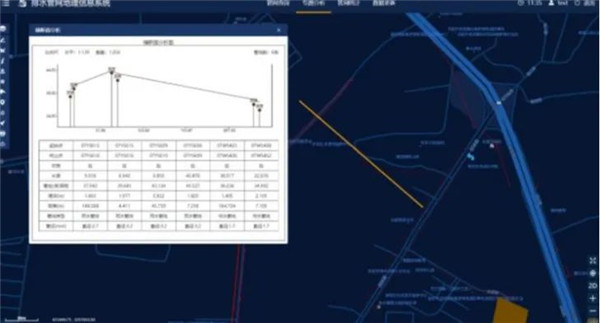

夜间最小流量分析
通过对管网流量的监测,结合历史流量数据,得出特定时间段的流量分析数据对比情况,进而帮助管理人员锁定管道的小漏点。

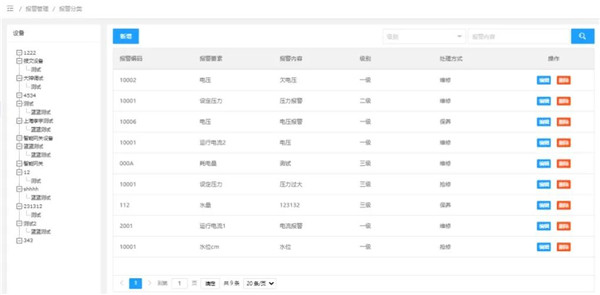

预警告警
对管网监测流量,压力等工况数据进行超限阈值设置,对监控设备的各项运行状态进行监控,形成整体管网运行、管网监测设备运行的安全预警体系。支持电话、短信、平台、APP等多种方式通知到管理人员,对异常进行及时处置。

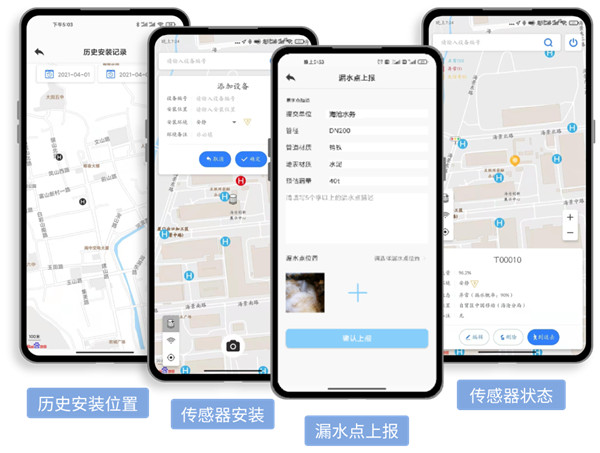

移动工单管理
✔ 快速查看传感器状态和位置
✔ 自动定位当前位置,便于传感器安装
✔ 已装传感器位置导航
✔ 历史安装位置显示
✔ 漏水点的处理上报
△ 工单管理智能可视化
04
方案建设价值
1
管理一目了然,实现节能降耗
DMA的目标是稳定持续降低供水管网漏损,使供水企业的产销差控制在合理的范围内,达到节能降耗和提高经济效益的目的。
2
快速定位漏损点,降低漏损率
听音漏损监测系统能够快速判断、定位管网漏损点,及时提醒相关人员到场维修,降低漏水持续时间,有效降低漏损率。
3
实现水务智能化建设
智能远传抄表系统通过智能远传水表定期自动抄表、低功耗通讯模块自动上传数据到管理平台,助力水司建设信息化、智能化建设。
