【北物联 | AIOT产品推荐】懂TDengine的 也就懂智慧矿山操作系统了

发布时间:2020-6-12 6:24:31
分享到: 0



导读:华夏天信RED-MOS露天煤矿智慧矿山操作系统,基于微服务架构,结合HTAP混合大数据平台,将产、运、销各环节的生产与成本数据进行深度的挖掘和分析。TDengine是当前RED-MOS系统底层采用的测点数据存储引擎,解决了我们最为头疼的历史数据回溯性能问题。



应用场景

华夏天信RED-MOS露天煤矿智慧矿山操作系统,本身基于微服务架构,结合HTAP混合大数据平台,平台中包含TSDB及关系数据库,数仓系统等组成运用工业数据协议转换和数据采集网关系统将产、运、销各环节的生产与成本数据进行深度的挖掘和分析,从生产运营ODS系统成本管控BI系统市场分析BI系统三个维度给煤炭企业决策层提供精准、实时的数据支撑,实现降低成本、提高决策效率的目标。主要包括矿山生产大数据销售大数据物流大数据设备运行大数据安全大数据环保大数据等的大数据分析应用。



地面生产集控系统采用的PLC设备采集的信号统一接入智能预警平台,整合一、二期集控系统、机房状态监测系统、电气综保装置、破碎系统等数据接入RED-MOS露天煤矿智慧矿山操作系统。系统中接入的监控点数量将近15000点。其中接近2300点需要绑定组态显示,即时页面更新,整体数据采集到显示到前端要求秒级展示。



客户同时要求大数据量展示(历史数据回溯),可展示30天的全量数据,点数量超过50万条。读取时间要求在5~10s。这对底层的数据库提出了一个相当大的挑战。



数据库方案选型

对于矿山监控的数据都是大量带有时间戳的数值,本身结构简单,也没有太多关联性的查询需求;最主要的应用场景就是按设备、按时间段回溯和统计分析。这种场景中,最大难点是要处理的数据量太大,而不是关联关系复杂,因此MySQL这类关系库的关联查询优势其实无法发挥。而HBase这种大数据存储方案对于矿山系统而言太过庞大,且硬件资源要求很多,我们处于成本考虑也排除了。最终考量的是两个数据库MongoDBTDengine



MongoDB方案

MongoDB和MySQL考察时也都是集群部署,至少需要6台服务器。这个方案的缺陷如下。



1)比较耗费服务器资源,占用空间过大。MongoDB每次空间不足时都会申请生成一大块的硬盘空间,而且申请的量从64MB、128MB、256MB那样的指数递增,客户使用2年后数据已超过500GB历史数据备份及恢复非常痛苦。



2)写入速度波动大,当点位超过10,000且采集频率低于1s后,通过生产环境上线前模拟压测发现,入库数据存在10%以上比例在个别入库时间超过2s的情况存在,无法达到项目要求。



3)MongoDB单机稳定性比较差,通过Prometheus监控MongoDB健康度发现,当docker容器内存使用量超过80%后,MongoDB单机大比例出现无法访问的情况,导致时序数据集群发生节点切换,严重时甚至发生实时数据集群整体无法访问。



TDengine方案

TDengine是一个专为物联网监测场景设计的高性能的时序数据库。本身非常轻量,在解决我们对时序数据的高性能读写需求同时,大大降低了安装、部署、维护的成本,是当前RED-MOS系统底层采用的测点数据存储引擎。TDengine解决了我们最为头疼的历史数据回溯性能问题。



1)安装简单。安装包仅约5MB,与docker集成比较好,特别适合项目部署维护。



2)性能强劲。在实际生产场景中:15,000点计算及实时入库时间均为1s内(docker容器2C 8g)。大数据量展示,可展示30天的全量数据,点数量超过50万条。读取时间5~10s。整体使用期间 cpu在30%~40%之间,内存维持在6GB左右。



3)我们也对比数据压缩的效果,TDengine的存储空间可以节省约5~8倍,推测是因为其采用列式存储的设计,比较适合压缩时序流。这是个非常不错的提高。



综合考虑,使用TDengine硬件成本和开发维护成本大大降低,写入和查询速度还比MongoDB等高一个级别。



实际应用展示

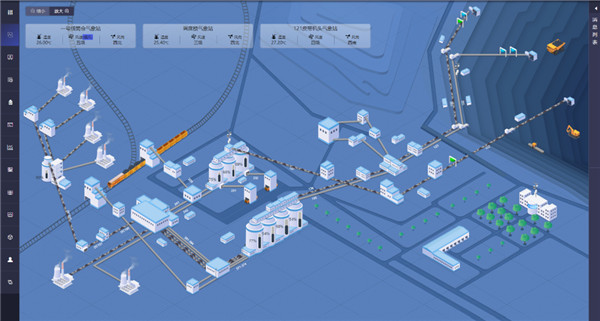

· 厂区监测
宏观上的监控,例如对筒仓气象站的监控,需要实时刷新显示其温度、风速、风向等数据。TDengine自带最新数据的缓存,前端通过REST发送SQL直接访问TDengine就可以获取最新数据。因此相当于省掉了一部分Redis的开销。当然整个组态画面中,我们也动态展示了各个厂区间的生产作业流。

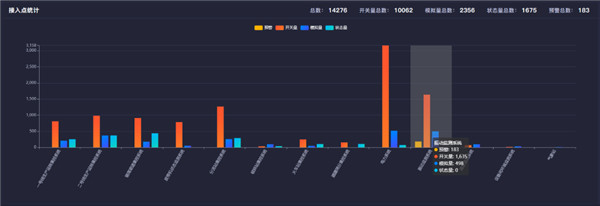

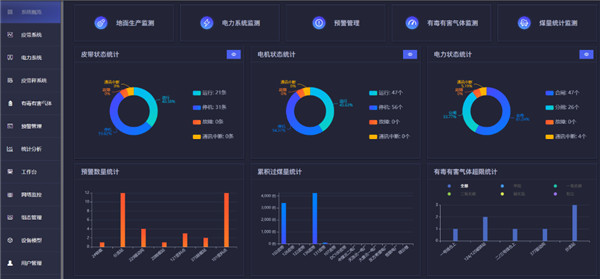

· 系统设备状态统计
生产极其关键的一点也是要对设备进行监测,比如对送煤过程中各条线上皮带、电机在线状态的统计展示,对电力状态、振动等进行状态量统计。

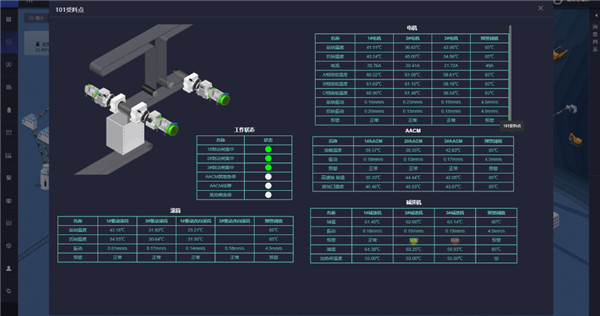

· 设备明细数据查询
二级页面也会展示设备温度、震动、电流等实时数据。由于TDengine的查询都是即席查询,本身不区分历史库和实时库,因此应用系统查询最近一小时的数据有可能是从内存中读取的,也有可能是从硬盘上读取的,这点是无法准确判断的。因此对于测点数多的场景,如果缓存数据量要求大,就尽可能在TDengine中配置较大的cache参数,让整体能够缓存更多数据,实时显示时足够快。

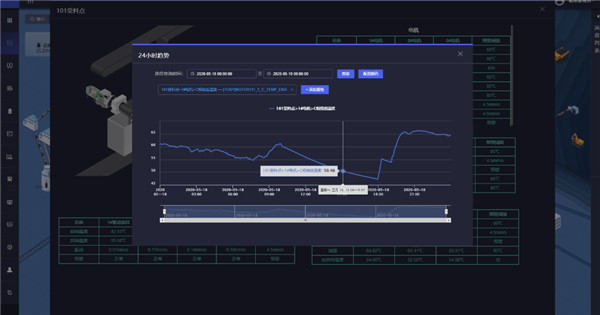

· 设备趋势数据回溯

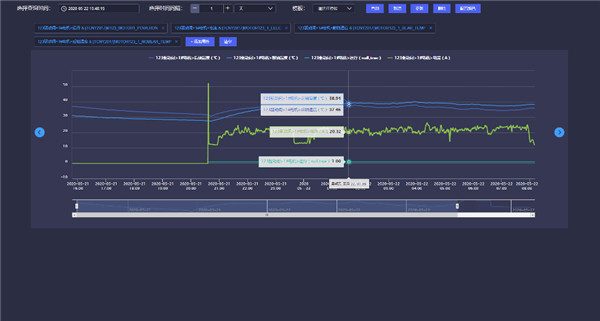

对于每个电机,客户要求系统能够快速读取相关设备属性趋势图,这是我们发现TDengine最强大的地方:针对一天2万条数据展示速度在200ms内。这块我们也和官方团队有过交流,之所以TDengine对这类查询速度飞快,主要是设计时按照设备分表后,数据按块存储并按块查出来,相对Key-Value型数据库节省很多寻址时间。下图是按照历史数据查询的可视化窗口,要开放给客户去用,指定时间范围拉取所有历史数据。



最难的一个任务:大数据量展示,可展示30天的全量数据,点数量超过50万条。读取时间要求5秒级。目前看到只有TDengine可以做到这个性能。



小结

对于矿山生产系统而言,安全是第一位的。因此,各个生产环节和场地都要进行全面、有效的数字化监控。监控数据的特点就是时序、结构化、简单但量大。TDengine应该说是量身定做来处理这类数据的数据库。监控数据上报后的实时展示、历史回溯都非常快,加上本身轻量的特点,对于缩减项目开发运维成本也非常有帮助。
