【北物联•会员动态】国产三维CAD/CAM软件SINOVATION9.1版本正式发布!

发布时间:2020-7-8 9:57:53
分享到: 0



 近日,华天软件自主版权的三维CAD/CAM软件SINOVATION9.1正式发布。本次推出的新版本,经过了华天软件研发团队的匠心打磨、迭代优化,实现了国产三维CAD/CAM软件在性能和应用层面的持续改进,软件的稳定性、响应速度、操作性大幅提升,更好地支持用户进行高效率、高质量的设计与制造。



  SINOVATION始终坚持以用户为本,广纳设计师的使用需求和改进建议,持续优化提升用户设计体验。新推出的SINOVATION9.1版本不仅拥有更加友好用户界面,基础操作更符合广大设计师们的日常习惯。新版本在模具结构设计、冲压模具、注塑模具、CAM加工、数据交换等方面创新研发了诸多更智能的功能,使软件更成熟、更稳定,功能更强大,可更好的满足用户日益复杂的设计需求。



  接下来,小编首先向大家隆重介绍SINOVATION9.1版本中Easy Die Design模具结构智能设计模块。



  Easy Die Design从模具结构设计的实践出发,关注设计师的设计习惯以及模具企业产品设计特点,该模块把优秀设计师的经验融入软件,将企业的设计流程标准化、设计标准软件化、设计经验数据化,实现设计的自动化。该模块让设计师日常工作化繁为简,将给更多时间和精力投入到产品的技术创新。



SINOVATION模具结构设计



亮点功能1:

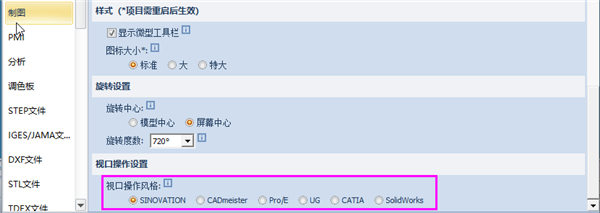

  鼠标操作设置更灵活:由于不同CAD软件的命令鼠标操作方式不同,在切换使用其他CAD软件时,设计师往往需要很长时间适应鼠标操作。为满足广大设计师的需求,SINOVATION9.1可以随心所欲设置符合自己操作习惯的鼠标设置,让设计师更专注于自己的产品设计。











亮点功能2:

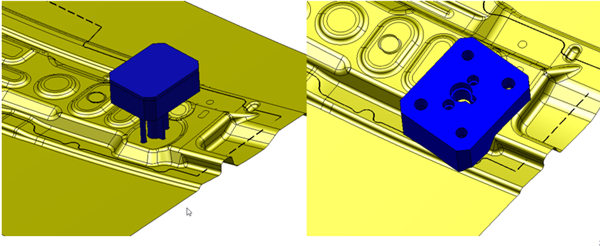

  天窗镶块、异形冲头:支持多孔场景,成功率进一步提升,对容易失败的位置,执行多方案处理,统一方向控件,此功能是SINOVATION独有哦!















亮点功能3:

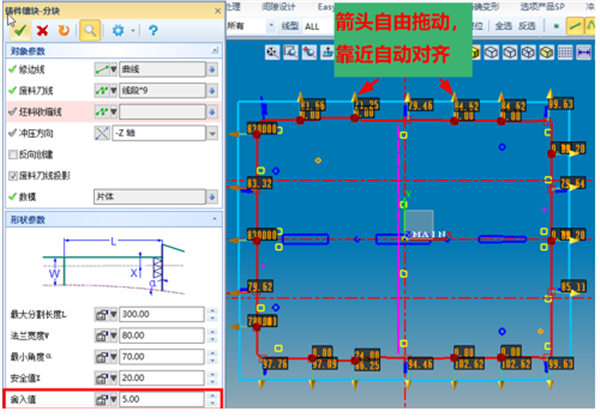

  刀块分块:该功能加入多项智能判断,执行多方案处理,提高命令的灵活性,统一方向控件。用户对镶块的整体设计布局变得更容易,通过参数的设定,系统规划的分块,可轻松达到设计师的目的,命令融合模具设计规范,提高设计效率。













亮点功能4:



  修边铸件刀块,修边锻件刀块:该功能对刃口面质量进行了升级优化,刀背面增加倾斜角度等,执行效率及成功率进一步提高。











亮点功能5:

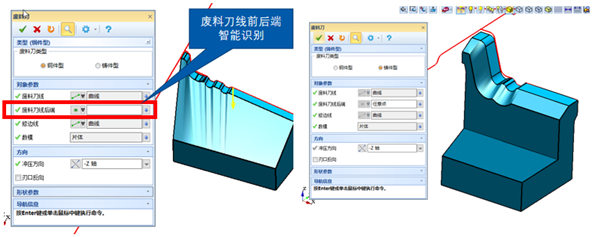

  废料刀:成功率进一步提升,操作更加简单,支持履历编辑。锻件废料刀直接生成功能也是SINOVATION独创!











亮点功能6:

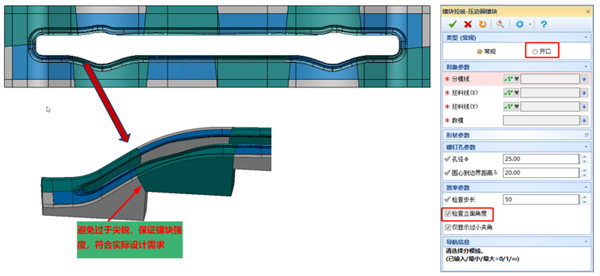

  压边圈镶块:新增开口形式,倾斜规则实现全面覆盖,对于立面需要旋转场景进行了改进,成功率及预览拖动效率大幅提升,其他CAD软件实现相同效果,需要几十步甚至上百步的操作。











亮点功能7:

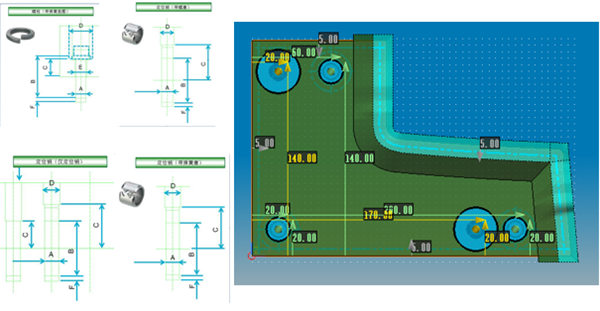

  螺栓定位销自动配置:可选择镶块的材质适配不同规则,支持正把和反把的安装方式,螺栓可选择有无垫圈,定位销可选择有无防脱螺塞,尺寸表文件可自由编辑并保存。











亮点功能8:

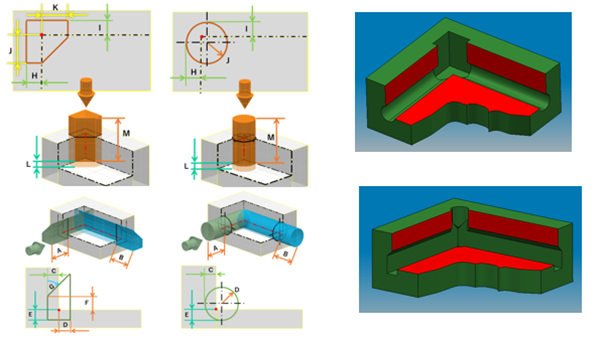

  垫板角部回避:加工避空支持角类型和圆类型,可任意自由组合两种,也可只选择其一。可根据公司标准指定躲避值大小,尺寸表文件可自由编辑并保存读入。
